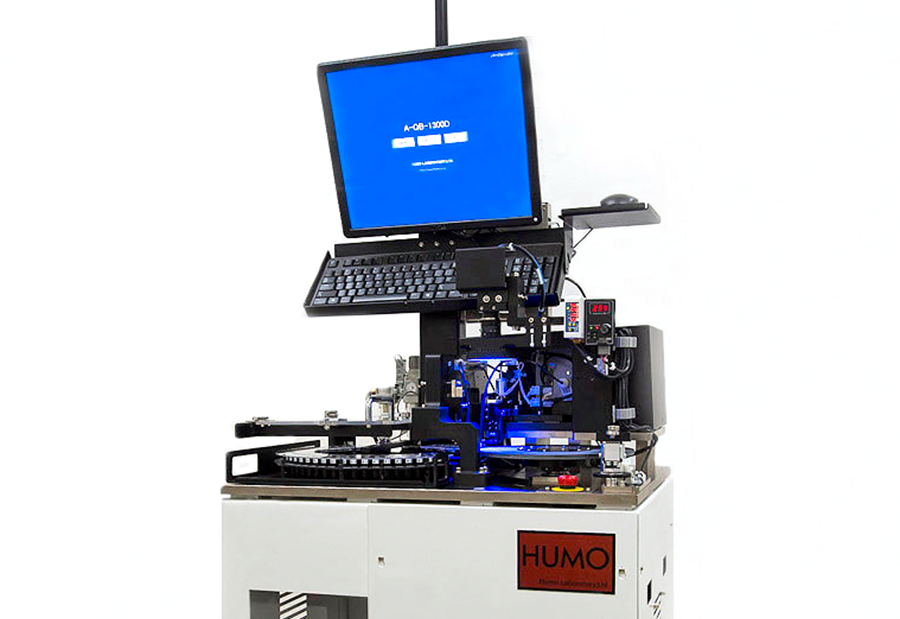

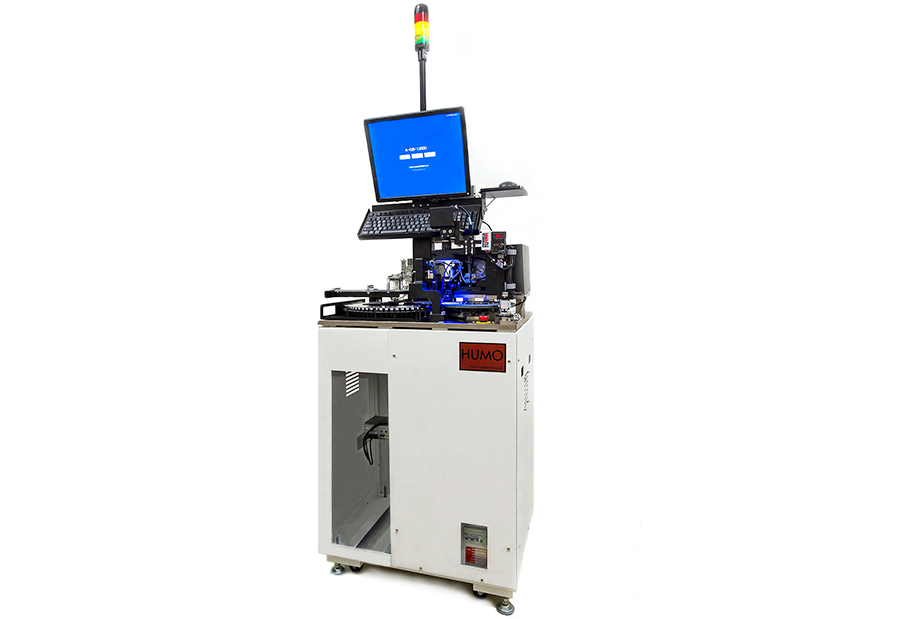

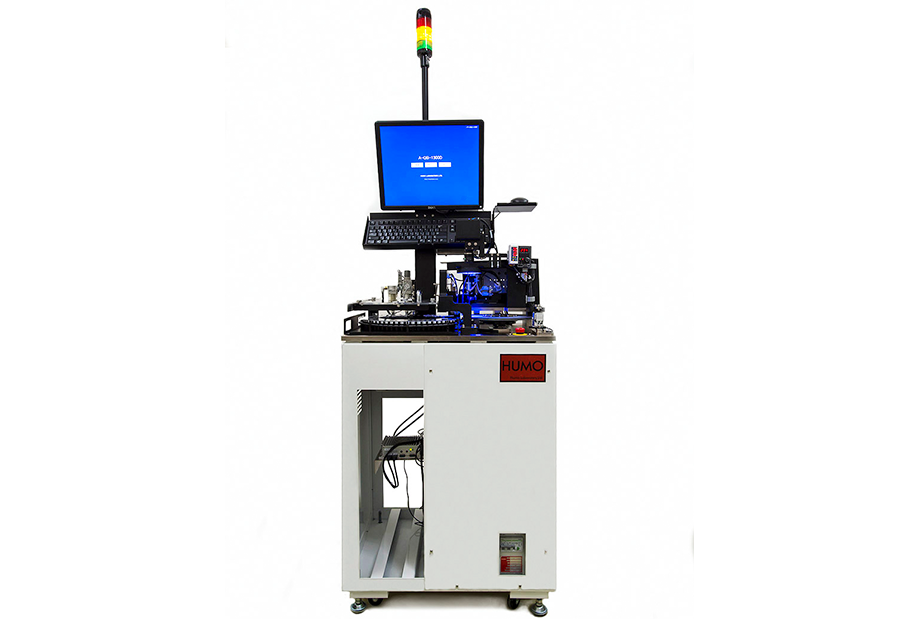

超小型から大型サイズ、エッチングやポリッシュ品など様々な水晶ブランクを高速処理
水晶ブランクをホッパーより供給し、供給ローター上で画像装置にて水晶ブランクの位置を検出して測定ユニットまで搬送します。測定ユニットにて上下電極のエアーギャップを自動調整し、ネットワークアナライザーにより高精度の測定、分類を実現します。
基本仕様
| モデル |
1350 (1210～2520対応） |
1300 (1612～3225対応） |
1330 （大型品対応） |
|---|---|---|---|
| 測定項目 |
・ブランク基本周波数 |
||
| 測定周波数 |
10～180MHz |
||
| 測定器 |
ネットワークアナライザボード HC2000C（HUMO） |
||
| 測定精度 |
100ppm（20MHz同一ブランク10回繰り返し） |
||
| 対応品種 |
L=0.7㎜～1.4㎜×0.4㎜～0.8㎜ |
① 2.0㎜ × 1.3㎜～1.4㎜ × 1.0㎜ |
① 丸ワーク：φ5mm ～ 11mm |
| 処理能力 |
166個／分【0.36秒/個】 |
100個／分【0.6秒/個】 |
60個／分【1.0秒/個】 |
| 寸法 |
550(W) × 550(D) × 1600(H)mm |
650(W) × 500(D) × 1600(H)mm |
650(W) × 500(D) × 1600(H) mm |
| 分類 |
分類数：45ランク（RI含む） |
“分類数：45ランク（RI含む） |
分類数：24ランク（RI含む） |
| 入力電源 |
AC200V 50/60Hz 3A |
||
| エアー源 |
0.4MPa（ドライクリーンエアー） |
||
※暫定仕様のため、予告なしに仕様変更の可能性があります。
