三端子など多端子形状MLCCに対応

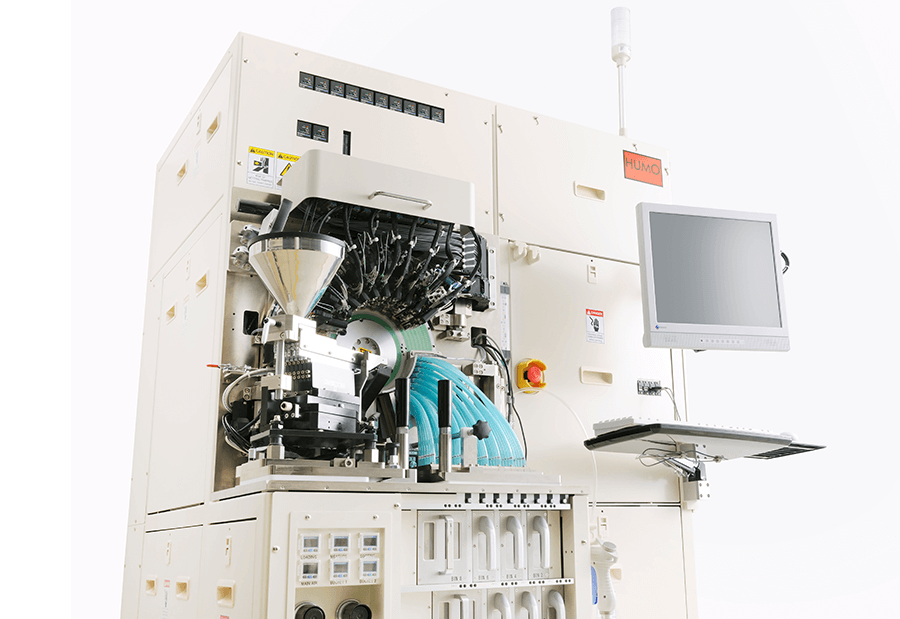

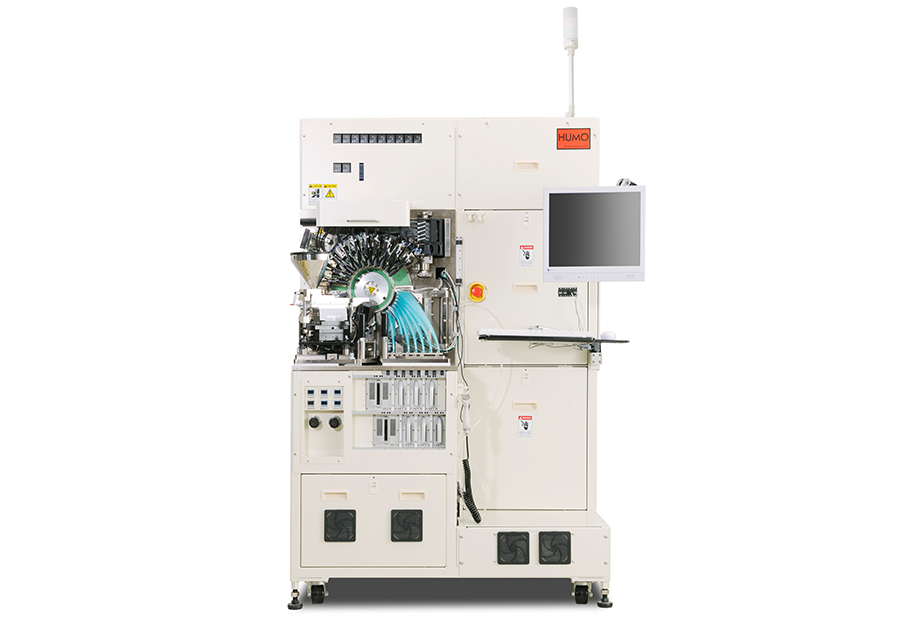

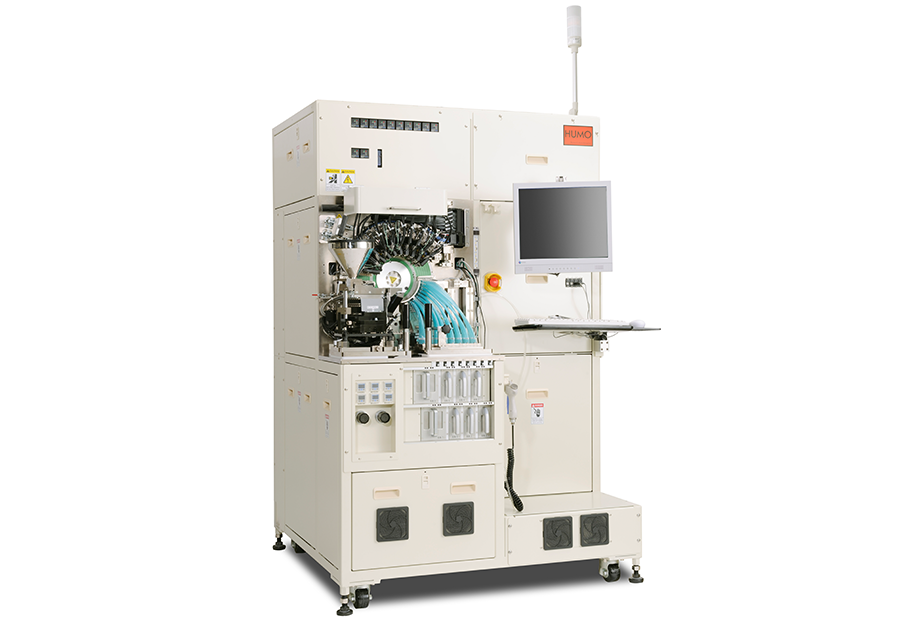

本装置は、3端子MLCCを供給、測定、分類まで、全自動で処理する特性選別機です。

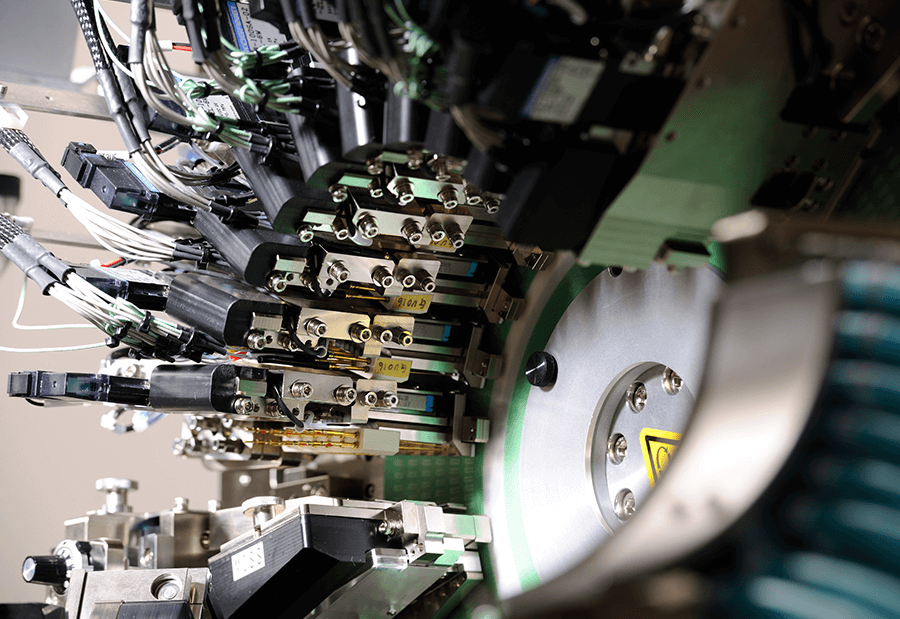

ホッパー部よりローディング部の各列に投入され、測定ステーションにて、各特性を検査し、特性の良否によって自動的に、分類、格納されます。ホッパー部は、シャッター機構の無い6列が個々にバケットにチップを投入する機構です。
基本仕様
| 供給部 |
ホッパー+供給用バケット |
|---|---|
| 測定項目及び 測定器※ |
容量・損失係数 : E4981A × 2 |
| 分類数 |
8分類（RI/強制排出含む） |
| チップサイズ(mm) |
0603,1006,1209 |
| 処理能力 |
MAX240,000pcs/H |
| 列数 |
6列 |
| 電源 |
AC200V 10A 50/60Hz |
| エアー |
外部エアー供給 0.5Mpa以上（クリーンドライエアー） |
| 寸法 |
1,200(L) × 1,165(W) × 1,940(H) |
| 重量 |
1,100kg |
※測定器の数は仕様によって変わります。
