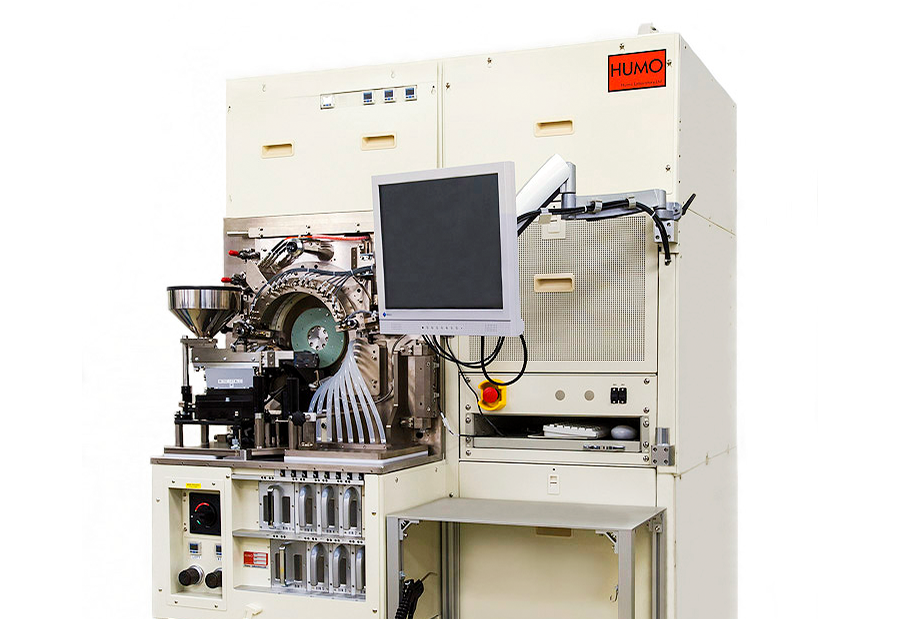

ACM-7708

4532サイズまでの大型・高耐圧品に対応

ACM-7708はMLCCを供給、測定、分類まで、全自動で処理する特性選別機であり、1005~4532サイズの大型チップを多列測定することに特化した装置です。最大3kVでの印加を実現しています。
シンプルな構造で、要望により多様な測定カスタマイズが可能な装置です。

基本仕様

供給部

ホッパー+供給用バケット

測定項目及び
測定器 ※1

容量・損失係数 : E4981A × 1(Keysight)最大2回測定まで可能。
耐圧・絶縁 : VIM(HUMO) 最大出力電圧(400V / 600V)※2
高耐圧印加:2657A(Keithley)最大出力電圧 3kV

分類数

8分類 + 強制排出

チップサイズ[mm (inch)]

1005(0402), 1608(0603), 2012(0805), 3216(1206), 3225(1210), 4520(1808), 4532(1812)

処理能力

MAX60,000pcs/H

列数

1列

電源

AC-200V 10A 50/60Hz ※3

エアー

外部エアー供給 0.5Mpa以上 (クリーンドライエアー)

寸法[mm]

1200(L)×1165(W)×1940(H)

重量

約1,080kg

※1 測定器の数は仕様によって変わります。
※2 最大出力電圧は搭載する電源の種類によって異なります。注文時に指定していただきます。
※3 入力電源電圧の変更は、海外使用の場合には変更可能です。
