小型0402サイズから1608サイズまでを超高速処理

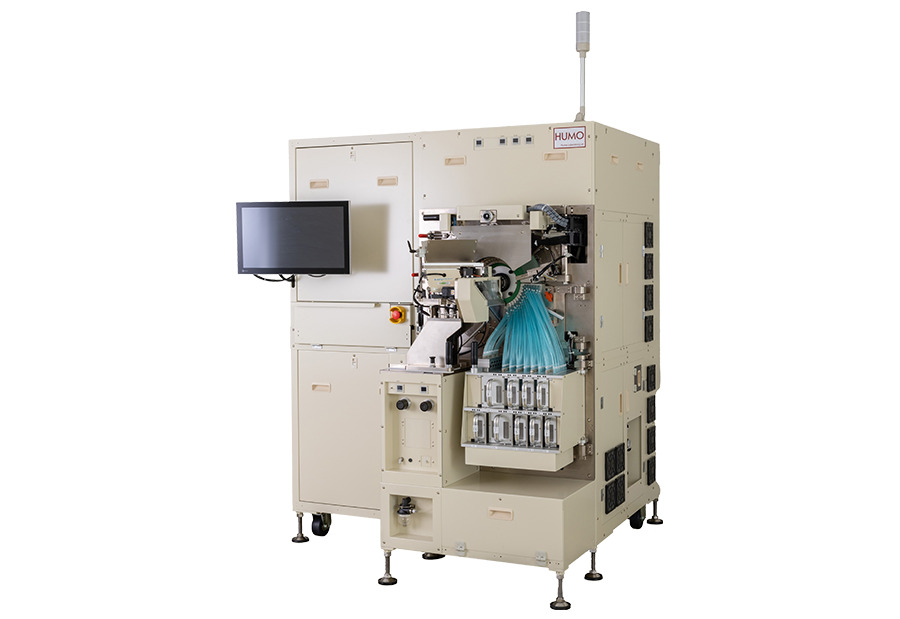

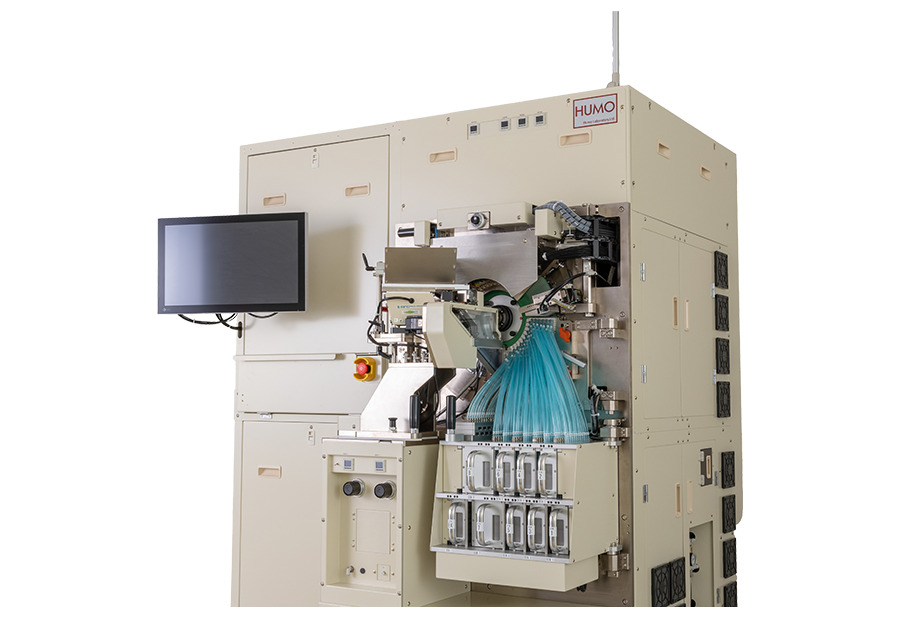

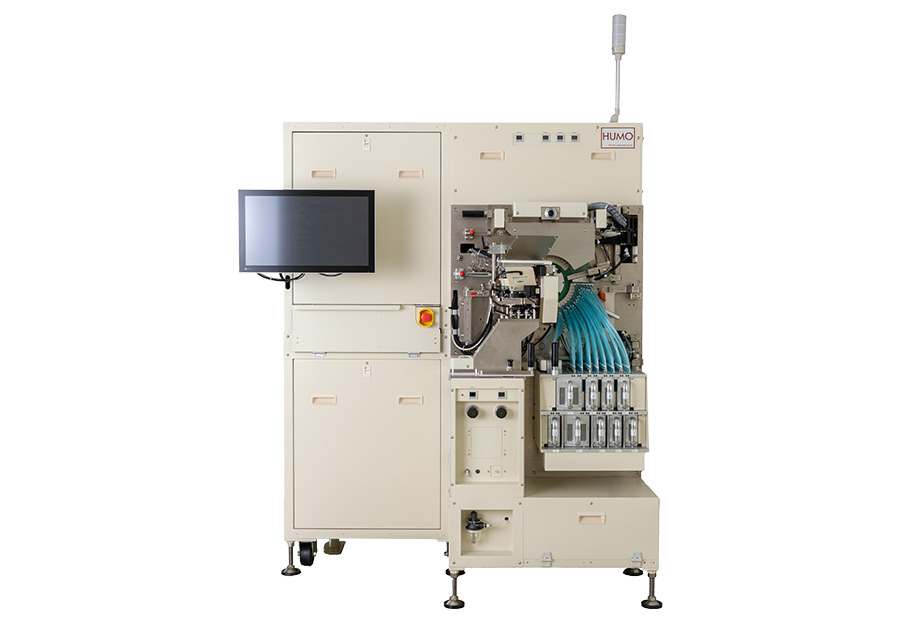

本装置は、MLCCを供給、測定、分類まで、全自動で処理する12列タイプの特性選別機です。
ホッパー部よりローディング部の各列に投入され、測定ステーションにて、各特性を検査し、特性の良否によって自動的に、分類、格納されます。0402～1608サイズのチップに対応する供給部は、供給終了時に発生するチップの偏った供給を抑える機構です。測定ステーションが可動します。
基本仕様
| モデル |
4800 |
|---|---|
| 供給部 |
ホッパー + 供給用バケット |
| 測定項目及び 測定器 ※1 |
容量・損失係数 : E4981B × 3台（Keysight） |
| 分類数 |
8分類 + 強制排出 |
| チップサイズ[mm (inch)] |
0402(01005), 0603(0201), 1005(0402), 1608(0603) |
| 処理能力 |
MAX1,963,620pcs/H |
| 列数 |
12列 |
| 電源 |
AC-200V 20A 50/60Hz ※4 |
| エアー |
外部エアー供給 0.5Mpa以上（クリーンドライエアー） |
| 寸法[mm] |
1442(D) × 1500(W) × 1905(H) |
| 重量 |
約1,390kg |
※1 測定器の数は仕様によって変わります。
※2 最大出力電圧は搭載する電源の種類によって異なります。注文時に指定していただきます。
※3 対象チップサイズによって異なります。
※4 入力電源電圧の変更は、海外使用の場合には変更可能です。
