小型・薄型のワイヤーボンディングコンデンサ対応装置

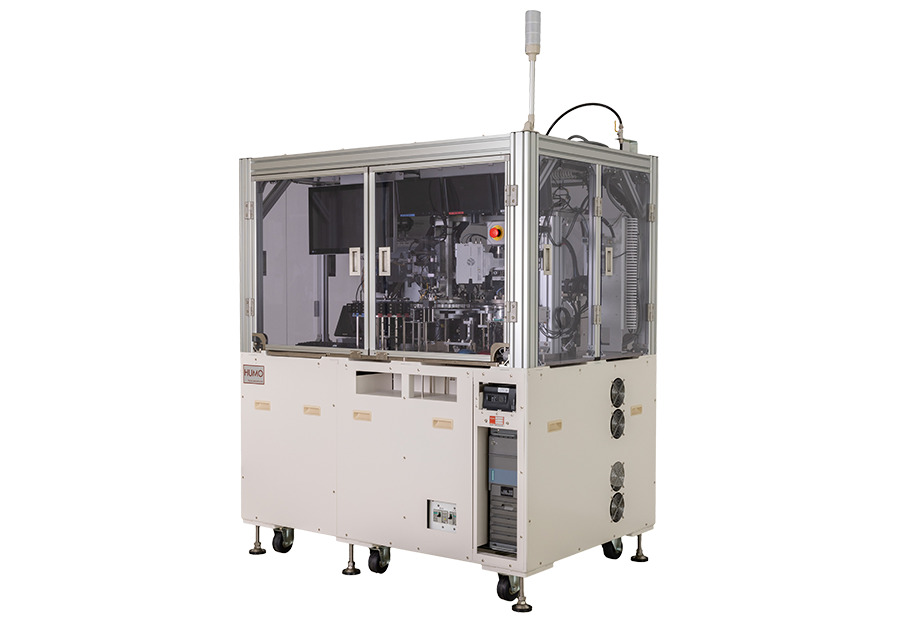

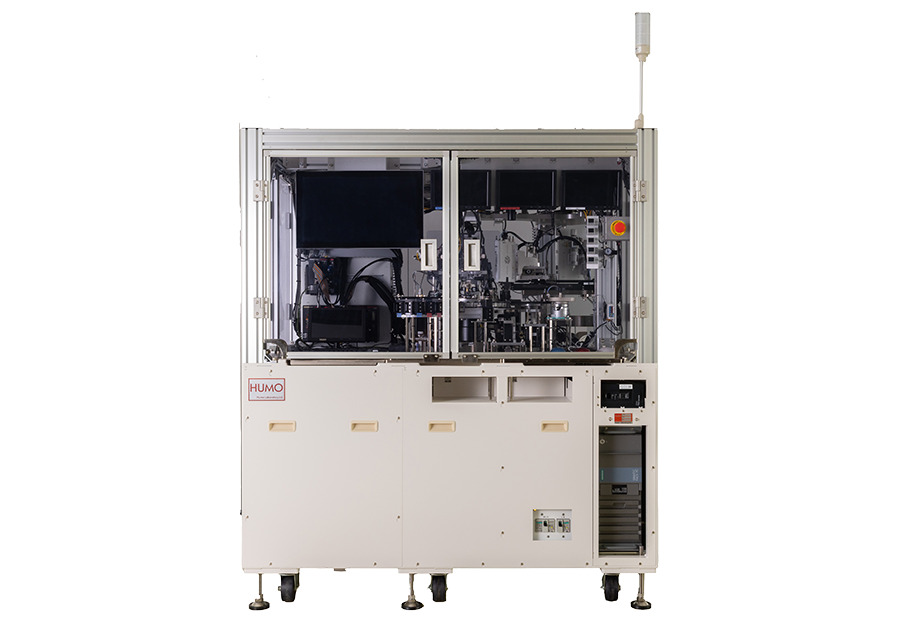

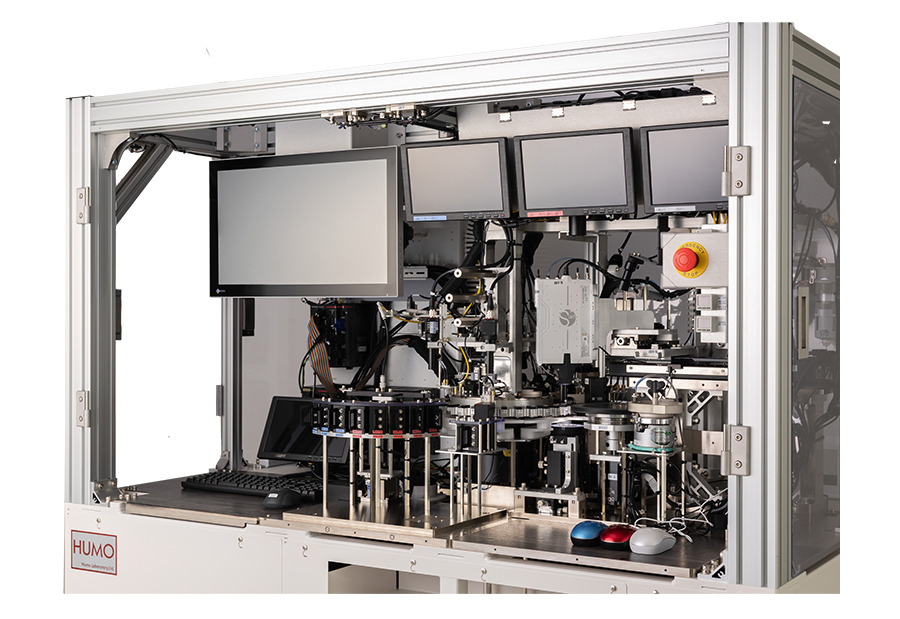

本装置は、小型・薄型のワイヤーボンディングコンデンサをはじめ、特殊形状の小型セラミックコンデンサの供給、測定、分類を行う特性選別機です。

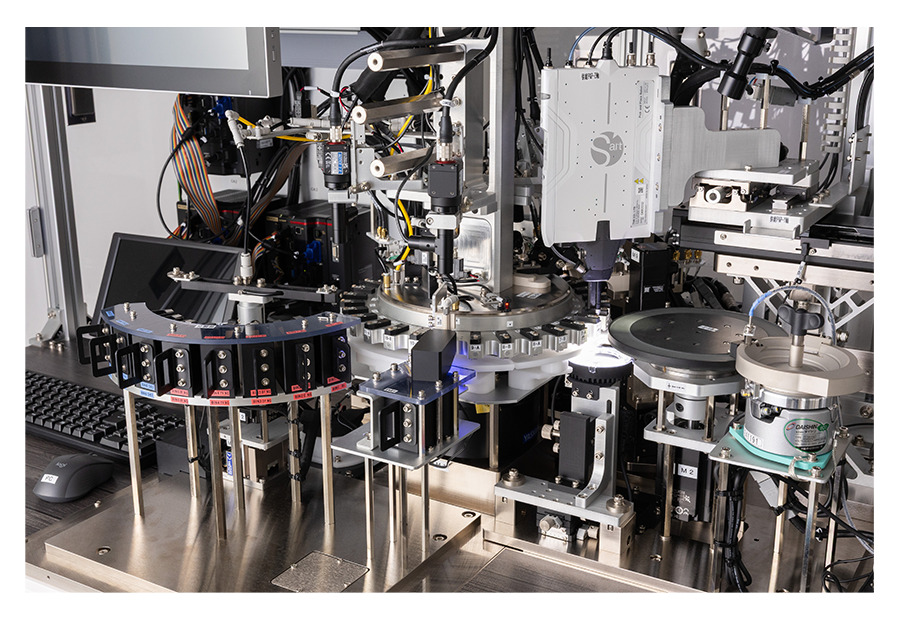

ホッパーより供給し、供給ローター上の画像装置にてワークの位置を検出し測定ユニットまで搬送します。測定ユニットで各特性を検査し、特性の良否によって分類、格納されます。
基本仕様
| 供給部 |
ホッパー部 ＋ 供給ローター |
|---|---|
| 測定項目及び 測定器 ※ |
容量・損失係数 : E4981B（Keysight） |
| 分類数 |
8分類（RI含む） |
| チップサイズ[mm (inch)] |
□0.17mm～0.6mm × t 0.1mm～0.35mm |
| 処理能力 |
約7200個/時間 |
| 列数 |
1列 |
| 電源 |
AC-200V 20A 50/60Hz |
| エアー |
外部エアー供給 0.4MPa （ドライクリーンエアー） |
| 寸法[mm] |
1500mm (W) × 1100mm (D) × 1900mm (H) |
| 重量 |
約1000kg |
※ 測定器の数は仕様によって変わります。
