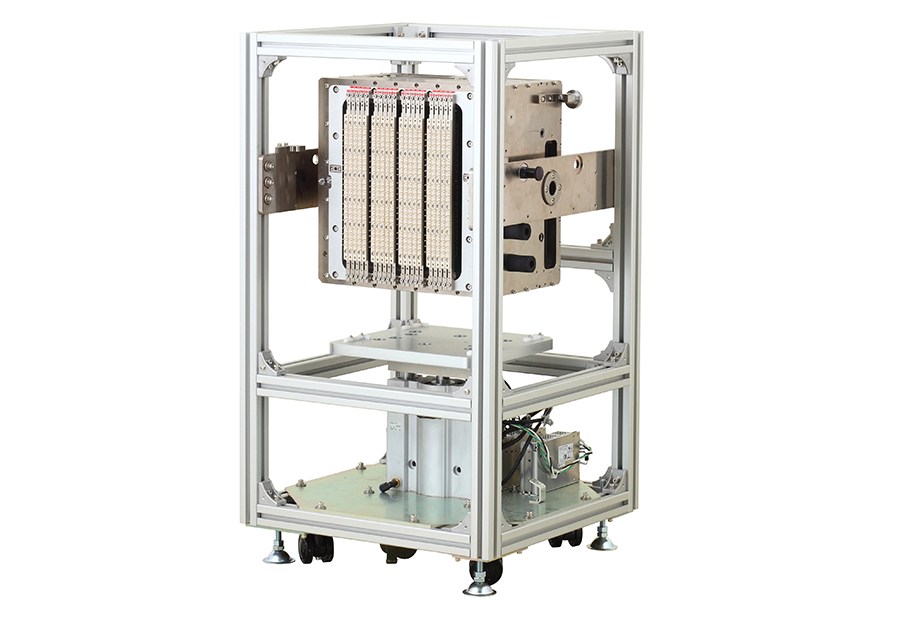

チップ型全固体電池の充放電検査を手軽に行う半自動装置です。
本装置は、チップ型全固体電池の充放電特性を検査する半自動特性検査装置です。
トレイに搭載された全固体電池の充放電特性を検査し任意に設定した条件に応じて判定をします。
最大400個の全固体電池を同時に検査でき、試作品等の少量テストに最適です。
また搭載する充放電測定システムは全自動装置のABA-1000にも搭載されており、本器で検査スペックの検証を行う事が出来ます。
基本スペック
| チップサイズ(mm) |
1005 ～ 5057 |
|---|---|
| チップ供給測定方式 |
トレイ方式：プローブピンコンタクト |
| チップ取り数/トレイ 及び最大検査数 |
MAX400pcs |
| 充放電時間 |
1s～24H |
| 充放電回路 |
自社製（20ch基板×20）：1stあたり |
| 充放電モード |
CC充電、CCCV充電、CC放電、休止 |
| 検査項目 |
電圧、電流、容量 |
| 終止条件 |
時間、電圧、電流、容量で設定可能 |
| 検査サイクル |
MAX400pcs/s：1stあたり |
| 電源 |
AC-200/220V 50/60Hz |
| エアー |
外部エアー供給 0.5Mpa以上 （クリーンドライエアー） |
| 寸法 |
530(D) ×540(W)×980(H) mm |
| 重量 |
50kg |
