チップ型全固体電池の充放電検査を高処理で。

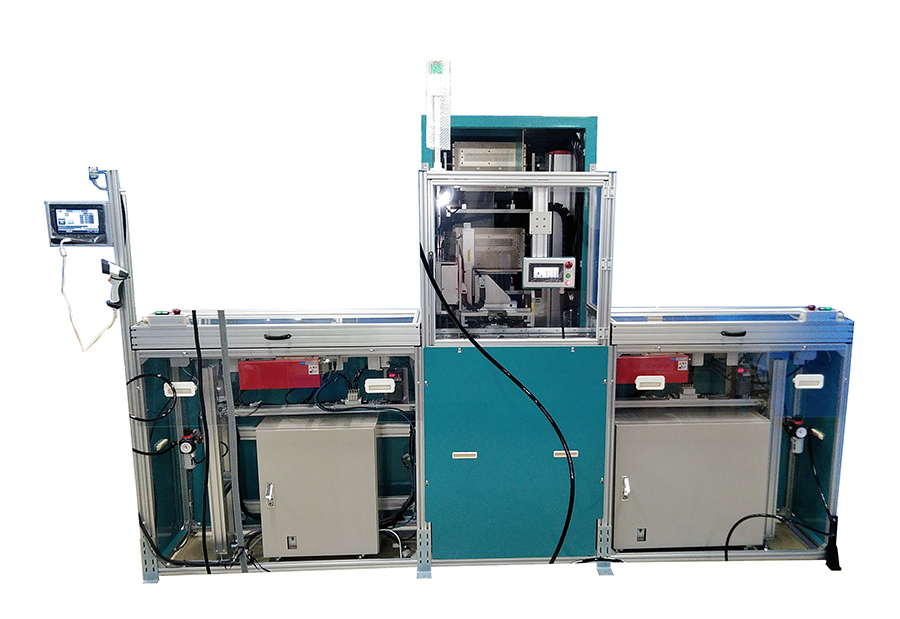

本装置は、チップ型全固体電池の充放電特性を検査する自動特性検査装置です。
トレイで400個の全固体電池を搬送し4箇所の測定部にて充放電特性を検査し任意に設定した条件に応じて判定をします。コンパクトな装置サイズながら最大1600個の全固体電池を同時に検査し、更に複数の装置を連結することも可能で、省スペースで処理能力の拡張ができます。また、測定端子やトレイポケットサイズは、MLCCや水晶デバイスなどのチップ型デバイス選別機で培ったノウハウを活かした設計で安定した測定とメンテナンス性を実現しました。
装置基本スペック（供給排出部部含まず）
| チップサイズ(mm) |
1005 ～ 5057 |
|---|---|
| チップ供給測定方式 |
トレイ方式：プローブピンコンタクト |
| チップ取り数/トレイ |
MAX400pcs |
| 検査ステーション数及び最大検査数 |
4st（総検査可能数：MAX 1,600pcs）/ユニット |
| トレイ搬送機構 |
XYZロボット機構（PLC制御） |
| 充放電時間 |
1s～24H |
| 充放電回路 |
自社製（20ch基板×20）：1stあたり |
| 充放電モード |
CC充電、CCCV充電、CC放電、休止 |
| 検査項目 |
電圧、電流、容量 |
| 終止条件 |
時間、電圧、電流、容量で設定可能 |
| 検査サイクル |
MAX400pcs/s：1stあたり |
| 電源 |
AC-200/220V 50/60Hz |
| 寸法 |
1,361(D) ×787(W)×1,956(H) mm |
| 重量 |
750kg |
供給排出部基本スペック
| 搬送方式 |
ベルトコンベア方式（PLC制御） |
|---|---|
| 供給トレイ枚数 |
3枚 |
| 排出トレイ枚数 |
3枚 |
| トレイ送り時間 |
15s/枚 |
| その他 |
バーコードによるトレイ選別機能 |
| 電源 |
AC-200/220V 50/60Hz |
| エアー |
外部エアー供給 0.5Mpa以上 （クリーンドライエアー） |
| 寸法 |
456(D) ×2,965(W)×1,700(H) mm (搬送面：1,092mm） |
| 重量 |
150kg |
